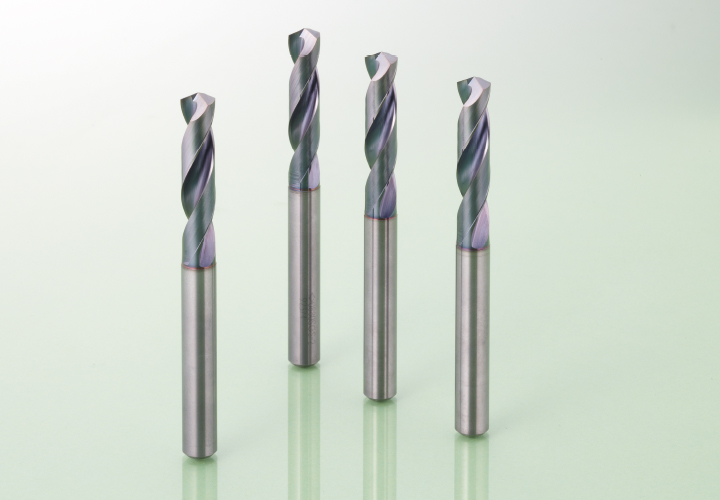

SGS Type Drill
내열 합금용 드릴 SGS 타입

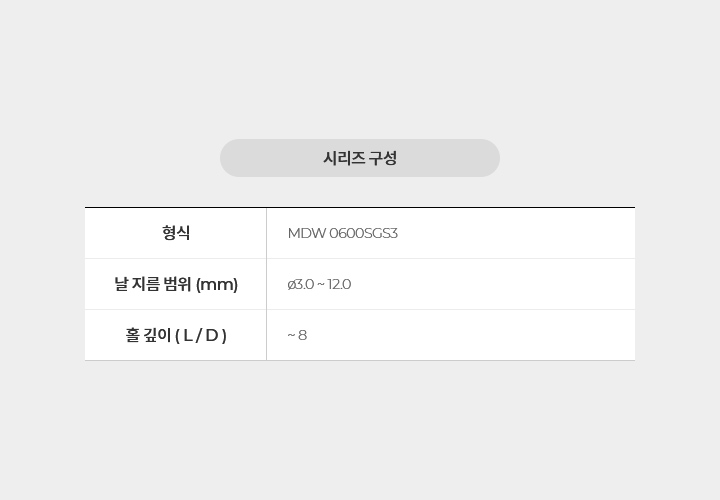

List

제품 개요
  • 내열 합금용 드릴 SGS 타입은 날카로운 인선 형상을
    적용하여 가공 시의 발열을 억제 (절삭 저항 감소)하고
    안정적으로 긴 수명을 실현합니다.
제품 특징·용도
안정적인 긴 수명

최적의 날형과 전용 재종을 조합하여 마모를 대폭 감소

미세 호닝 (인선 처리)과 독자적인 시닝 형상을 적용하여
절삭 저항 감소, 인선 파손을 억제합니다.

Ni기 내열 합금 (인코넬·와스팔로이·하스텔로이) 가공에 최적.

성능

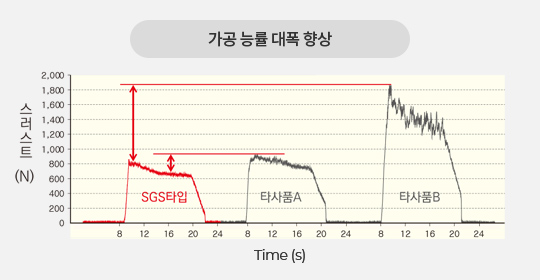

절삭 저항 (스러스트) 비교
공구 지름 ø6.0
피삭재 Inconel718
절삭 조건 Vc = 10m/min, f = 0.08mm/rev, H = 8mm(관통) 외부 급유

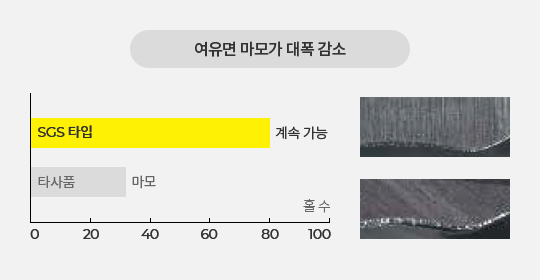

수명 비교
공구 지름 ø6.0
피삭재 Inconel718
절삭 조건 Vc = 10m/min, f = 0.08mm/rev, H = 16mm(막힌 홀) 외부 급유

사용 실례

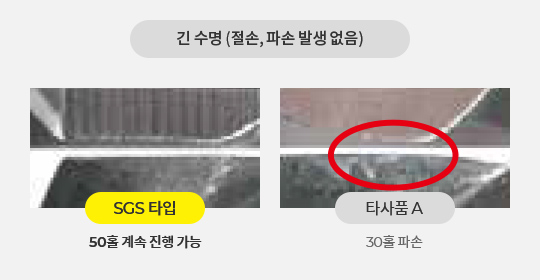

30 홀 가공 후 인선 손상 비교
공구 MDW 0600SGS3
피삭재 Inconel718 (항공기 부품)
절삭 조건 Vc = 10m/min, f = 0.06mm/rev, H = 3mm(관통) 외부 급유
