Flat Multi Drill_MDF Type
플렛 멀티드릴 MDF타입

List

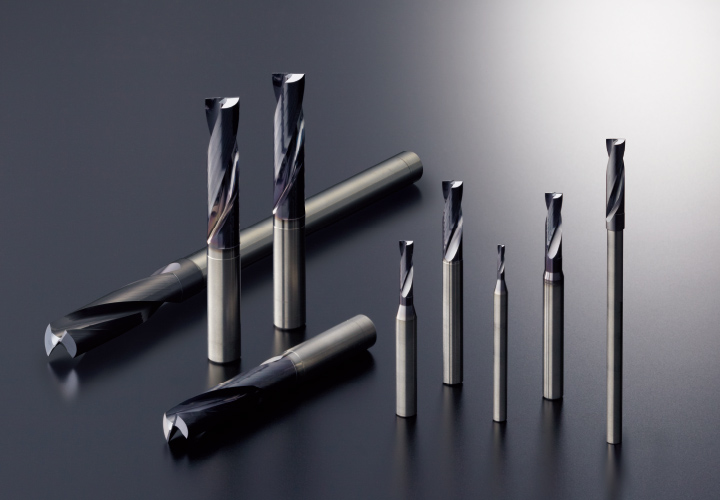

제품 개요
  • 플랫 멀티 드릴 MDF 타입은 카운터보어 가공의 고능률화를
    비롯하여 경사면과 곡면의 홀 가공 등 여러 가지 용도로
    사용할 수 있는 초경 솔리드 드릴입니다.
선간각 180° 설계로 다양한 홀 가공이 가능
고능률 카운터 보어 가공, 경사면 및 원통면 등 비평면 홀 가공, 단속 홀 가공 등에 사용가능. 출구측 버 억제에도 효과를 발휘

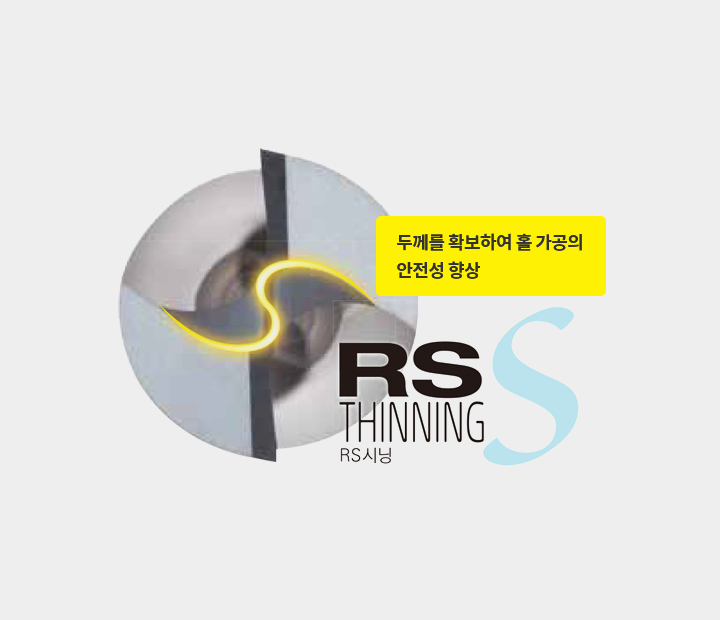

가공의 안전성 향상
바닥면을 두껍게 한 RS 시닝을 적용하여 고강성 실현.
우수한 칩 배출 성능
칩 포켓이 넓고 경사면 형상의 품질이 높아 우수한 칩 배출 성능 실현.
높은 인선 강도
최적의 인선 설계로 높은 인선 강도를 실현.
롱 샹크 타입 구비
돌출 길이 L / D = 10 까지의 가공에 대응.
오일 홀 가공 타입 구비
내부 급유 대응. 더욱 깊은 홀 가공 실현.
출구 측 버 억제
피삭재 SCM415
사용 공구 MDF 0500S2D ( ø0.5mm 2D )
절삭 조건 Vc = 65m/min, f = 0.12mm/rev, H = 10mm, 150홀 Wet
설 비 입형 M / C ( BT40 )

가공 용도

  • 고능률 카운터보어 가공

  • 홀 확장 가공

  • 비평면에 홀 가공 (경사면·원통면 등)

  • 단속 홀 가공

  • 십자 홀 가공

  • 박판의 탭 가이드 홀 가공

  • 깊은 곳의 카운터 보어 가공

  • 피삭재와의 간섭 방지

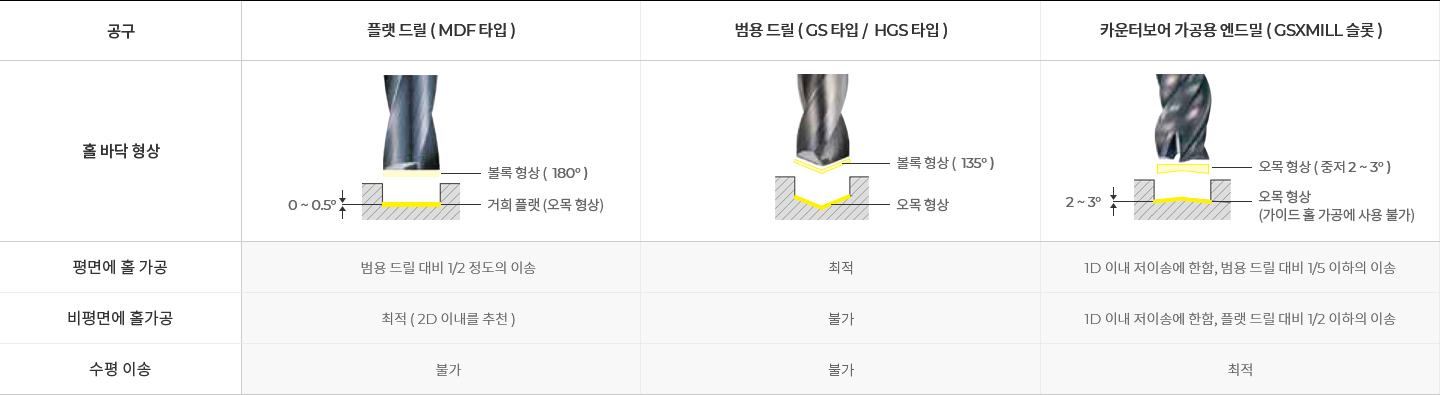

플랫 드릴 / 범용 드릴 / 엔드밀의 용도 구분
